HANDLING MATERIAL

BKTの取扱い材料と納期の目安になります。
大きさや数によって納期が前後する可能性があります。お気軽にお問い合わせください。

SUS 304

板厚 1.2t
以下
1.5t 2t 2.5t 3t 4t 5t 6t 7t 8t 9t 10t 12t
最小
穴径
0.8Ø
(0.6Ø)
1.0Ø 1.0Ø 1.6Ø 2.0Ø 2.6Ø 3.3Ø 4.0Ø 4.6Ø 5.3Ø 6.0Ø 8.0Ø
(6.6Ø)
10Ø
(8.0Ø)
板厚 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t
最小
穴径
9.3Ø 10.0Ø 10.6Ø 12.0Ø 12.6Ø 13.3Ø 14.6Ø 16.6Ø 18.6Ø 20.0Ø
  • 基本的に(板厚*0.66)の寸法 最小穴径は0.8Øとする。
  • 10t、12tに関しては基本的に括弧外の穴径までとなります。
  • タップの下穴の場合、括弧内の穴径まであける事はできますがノークレームのみ対応可能となります。
  • 1t以下は原則0.8Øまでお客様の要望があれば0.6Øあける。

2B

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t

NO1

3t 4t 4.5t 5t 6t 7t 8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

片面

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

両研

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

HL

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

両HL

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

縞板

2t 2.5t 3t 3.5t 4t 4.5t 6t

SUS 316-316L

板厚 1.2t
以下
1.5t 2t 2.5t 3t 4t 5t 6t 7t 8t 9t 10t 12t
最小
穴径
0.8Ø
(0.6Ø)
1.0Ø 1.0Ø 1.6Ø 2.0Ø 2.6Ø 3.3Ø 4.0Ø 4.6Ø 5.3Ø 6.0Ø 8.0Ø
(6.6Ø)
10Ø
(8.0Ø)
板厚 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t
最小
穴径
9.3Ø 10.0Ø 10.6Ø 12.0Ø 12.6Ø 13.3Ø 14.6Ø 16.6Ø 18.6Ø 20.0Ø
  • 基本的に(板厚*0.66)の寸法 最小穴径は0.8Øとする。
  • 10t、12tに関しては基本的に括弧外の穴径までとなります。
  • タップの下穴の場合、括弧内の穴径まであける事はできますがノークレームのみ対応可能となります。
  • 1t以下は原則0.8Øまでお客様の要望があれば0.6Øあける。

2B

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t

NO1

3t 4t 4.5t 5t 6t 7t 8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

片面

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

両研

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

HL

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

両HL

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

SUS 310S

板厚 1.2t
以下
1.5t 2t 2.5t 3t 4t 5t 6t 7t 8t 9t 10t 12t
最小
穴径
0.8Ø
(0.6Ø)
1.0Ø 1.0Ø 1.6Ø 2.0Ø 2.6Ø 3.3Ø 4.0Ø 4.6Ø 5.3Ø 6.0Ø 8.0Ø
(6.6Ø)
10Ø
(8.0Ø)
板厚 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t
最小
穴径
9.3Ø 10.0Ø 10.6Ø 12.0Ø 12.6Ø 13.3Ø 14.6Ø 16.6Ø 18.6Ø 20.0Ø
  • 基本的に(板厚*0.66)の寸法 最小穴径は0.8Øとする。
  • 10t、12tに関しては基本的に括弧外の穴径までとなります。
  • タップの下穴の場合、括弧内の穴径まであける事はできますがノークレームのみ対応可能となります。
  • 1t以下は原則0.8Øまでお客様の要望があれば0.6Øあける。

2B

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t

NO1

3t 4t 4.5t 5t 6t 7t 8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

片面

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

両研

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

HL

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

両HL

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t 5t 6t 7t
8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

SUS 430

板厚 1.2t
以下
1.5t 2t 2.5t 3t 4t 5t 6t 7t 8t 9t 10t 12t
最小
穴径
0.8Ø
(0.6Ø)
1.0Ø 1.0Ø 1.6Ø 2.0Ø 2.6Ø 3.3Ø 4.0Ø 4.6Ø 5.3Ø 6.0Ø 8.0Ø
(6.6Ø)
10Ø
(8.0Ø)
板厚 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t
最小
穴径
9.3Ø 10.0Ø 10.6Ø 12.0Ø 12.6Ø 13.3Ø 14.6Ø 16.6Ø 18.6Ø 20.0Ø
  • 基本的に(板厚*0.66)の寸法 最小穴径は0.8Øとする。
  • 10t、12tに関しては基本的に括弧外の穴径までとなります。
  • タップの下穴の場合、括弧内の穴径まであける事はできますがノークレームのみ対応可能となります。
  • 1t以下は原則0.8Øまでお客様の要望があれば0.6Øあける。

2B

0.3t 0.4t 0.5t 0.6t 0.8t 1t 1.2t 1.5t 2t 2.5t 3t 4t

NO1

4t 4.5t 5t 6t 7t 8t 9t 10t 12t 14t 15t 16t 18t 19t 20t 22t 25t 28t 30t

アルミ(A5052

板厚 1.2t
以下
1.5t 2t 2.5t 3t 4t
最小
穴径
0.8Ø 1.0Ø 1.0Ø 1.6Ø 2.0Ø 2.6Ø
  • 基本的に(板厚*0.66)の寸法 最小穴径は0.8Øとする。
  • 10t、12tに関しては基本的に括弧外の穴径までとなります。
  • タップの下穴の場合、括弧内の穴径まであける事はできますがノークレームのみ対応可能となります。
  • 1t以下は原則0.8Øまでお客様の要望があれば0.6Øあける。
  • 5t以上はウォータージェットカットとなります。

AL A5052

1t 1.2t 1.5t 2t 3t 4t 5t 6t 7t 8t 9t 10t 12t

銅材

お問い合わせください。

SS

SS 材

板厚 0.8t 1t 1.2t 1.6t 2.3t 3.2t 4.5t 5t 6t 9t 10t 12t 16t
最小
穴径
0.8Ø 0.8Ø 1.0Ø 1.0Ø 1.0Ø 2.1Ø 2.8Ø 3.1Ø 3.3Ø 5.0Ø 6.0Ø 6.5Ø 10.6Ø
板厚 19t 22t 25t
最小
穴径
12.6Ø 14.6Ø 14.6Ø

SS 400

SS 400

3.2t 4.5t 6t 8t 9t 10t 12t 16t 19t 22t 25t

SPCC

SPCC

0.5t 0.6t 0.8t 1t 1.2t 1.6t 2t 2.3t 3.2t

SECC

SECC

0.6t 0.8t 1t 1.2t 1.6t 2.3t 3.2t

SPHC-P

SPHC-P

1.6t 2.3t 3.2t 4.5t 5t 6t 9t

縞板

縞板

2.3t 3.2t 4.5t 6t
即納・・◎
定尺で常時在庫しています
概ね即納・・○
定尺か残材を在庫しています。
サイズや数量によっては即納可
要問合せ・・△
取り寄せになります。
サイズや数量によっては即納可
  • 翌日納期の場合は、PM1:00までにFAXの上ご相談ください
  • 切断公差は±0.2ミリ程度(板厚によって変わります。お気軽にご相談ください)
  • 板厚公差はJIS規格の範囲内(材料はすべて国産材・ミルシート管理)
  • 曲げ加工、溶接等は当社では加工できませんが、一度ご相談ください

EXAMPLES

各種板材を板厚ごとに常時十分な在庫をストック、管理しております。
お急ぎの場合や多種多量のご注文の際にも即座に加工、出荷することができます。
また小さな品物も少量なら即納も可能です。

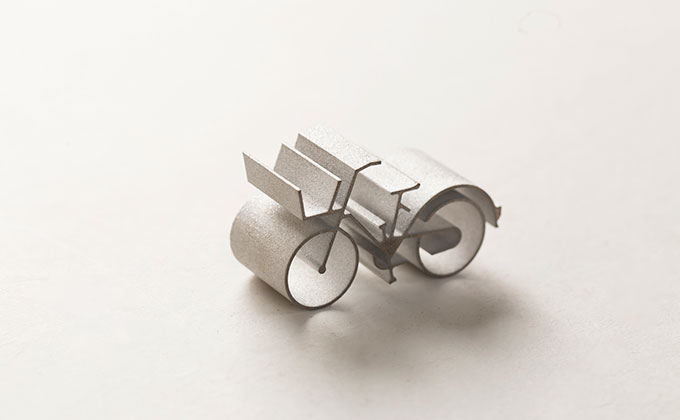

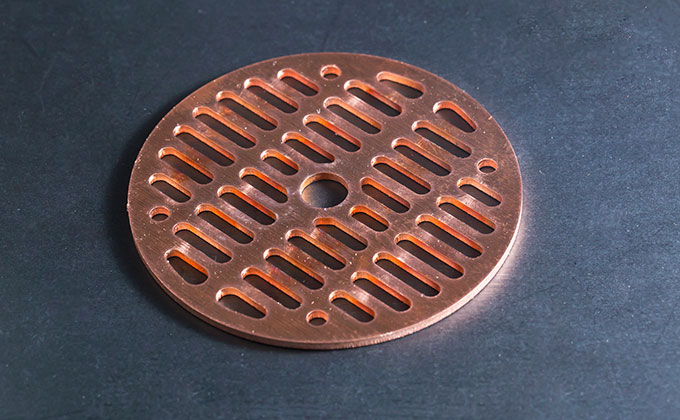

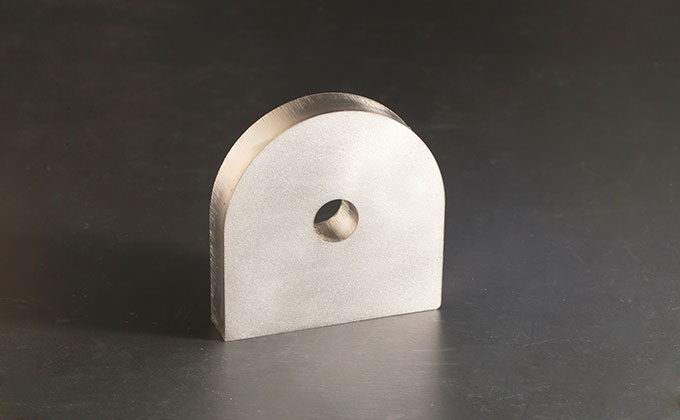

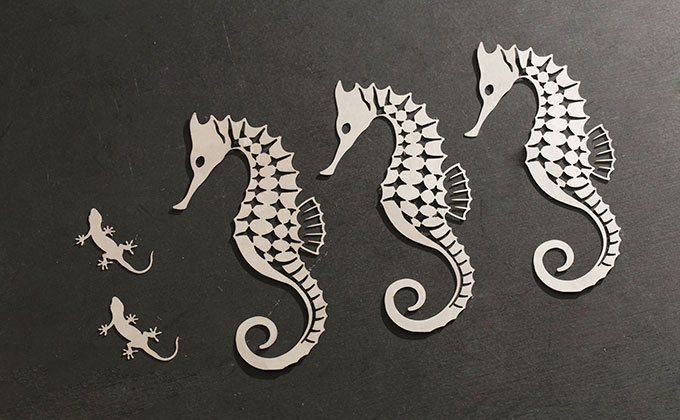

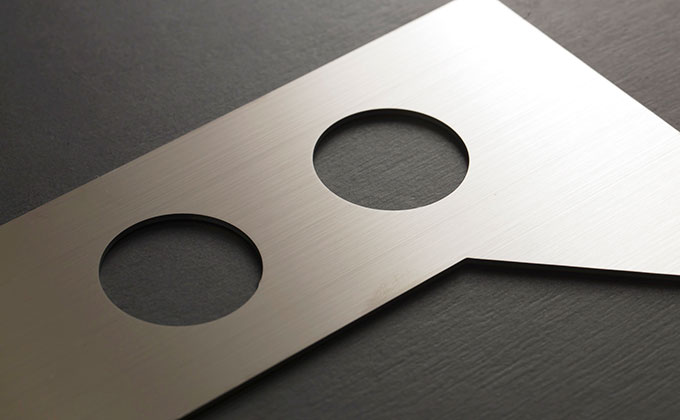

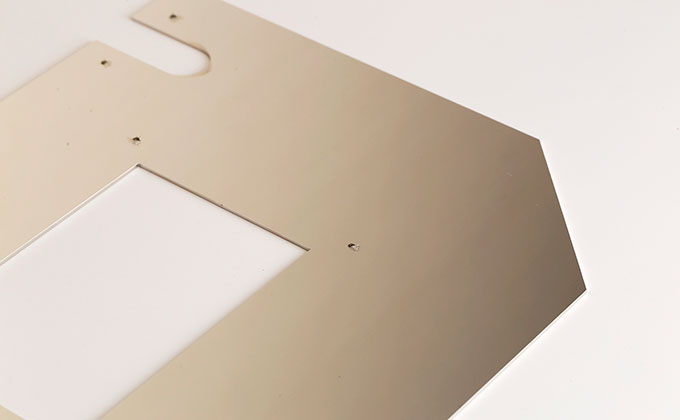

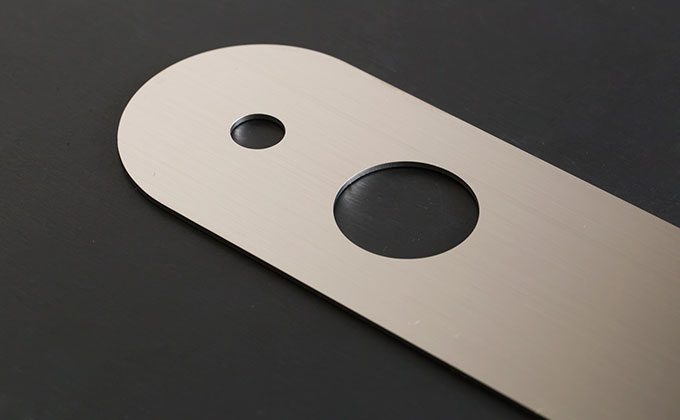

以下BKTの製作例をご覧下さい。
※各写真クリックすると拡大写真がご覧になれます。

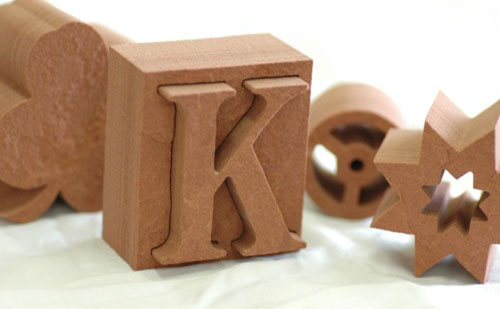

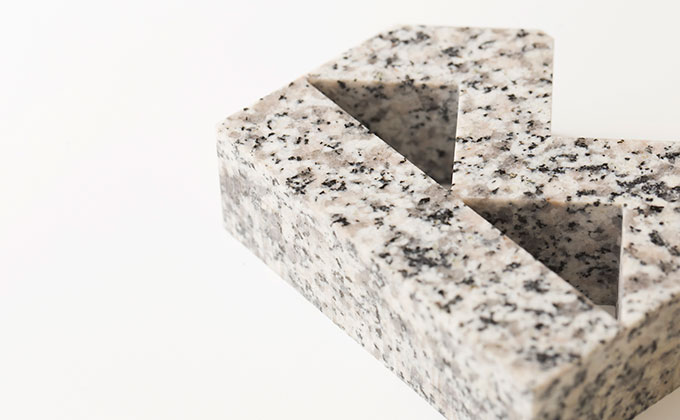

ウォータージェットカットで切断できるもの例

  • 木材
  • 石材
  • ジュラコン
  • ステンレス
  • アルミ

AL(材質問わず)

板厚 5t以下 6t 7t 8t 9t 10t 12t 15t 16t 18t 20t 22t 25t
最小
穴径
2.5Ø 3.0Ø 4.0Ø 4.0Ø 5.0Ø 5.0Ø 5.0Ø 5.0Ø 6.0Ø 7.0Ø 7.0Ø 8.0Ø 8.0Ø
板厚 30t 32t 35t
最小
穴径
10Ø 10Ø 10Ø
  • 公差±3
  • あくまでもだいたいの穴径なので表記以上の穴は加工可能です。12mmを超えると切断の入り口の切り残りが目立ってきます。タップの下穴など精度の必要な穴はあまりお勧めできません。板厚が厚くなればなるほど板の表面側と裏側での穴の形状が変わってきます。

EXAMPLES

各種板材を板厚ごとに常時十分な在庫をストック、管理しております。
お急ぎの場合や多種多量のご注文の際にも即座に加工、出荷することができます。
また小さな品物も少量なら即納も可能です。
以下BKTの製作例をご覧下さい。
※各写真クリックすると拡大写真がご覧になれます。

  • 即納(1日~3日)
  • 概ね即納
  • 要問合せ

○や△もサイズや個数によっては即納可能
